Vorsicht beim Arbeiten an 230V Netzstrom, es ist lebensgefährlich !
Aus dem 8fach Eingang 12-30Vdc wurde ein 8-fach Eingang für 230V ac entwickelt. Vorab hier ein Link zur Dokumentation. Dieser basiert auf folgender Eingangsbeschaltung:

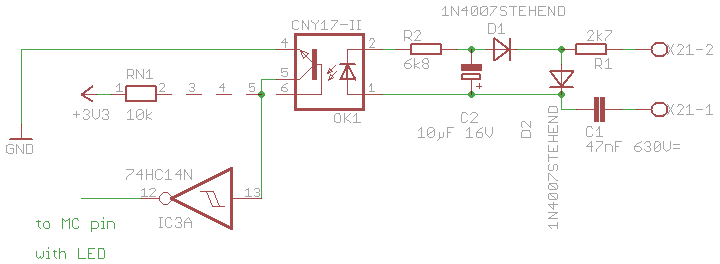

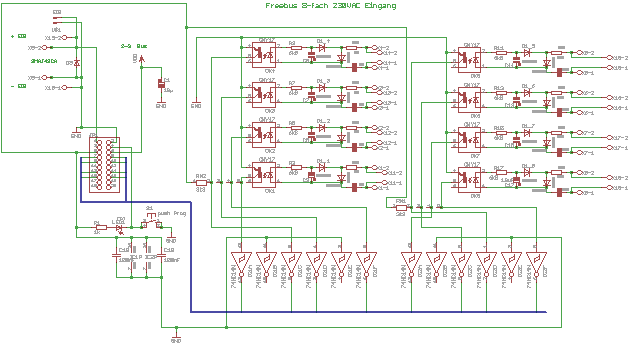

Ich habe die Schaltung bis 260Vac getestet. Auch ein Einschalttest auf Scheitelwert hab ich mittels eines Dimmers getestet. Diese Schaltung ist recht klein gehalten und findet bei Verwendung eines 2seitigen Layouts 8 mal im REG4 Gehäuse Platz. Hier mal der komplette Schaltplan:

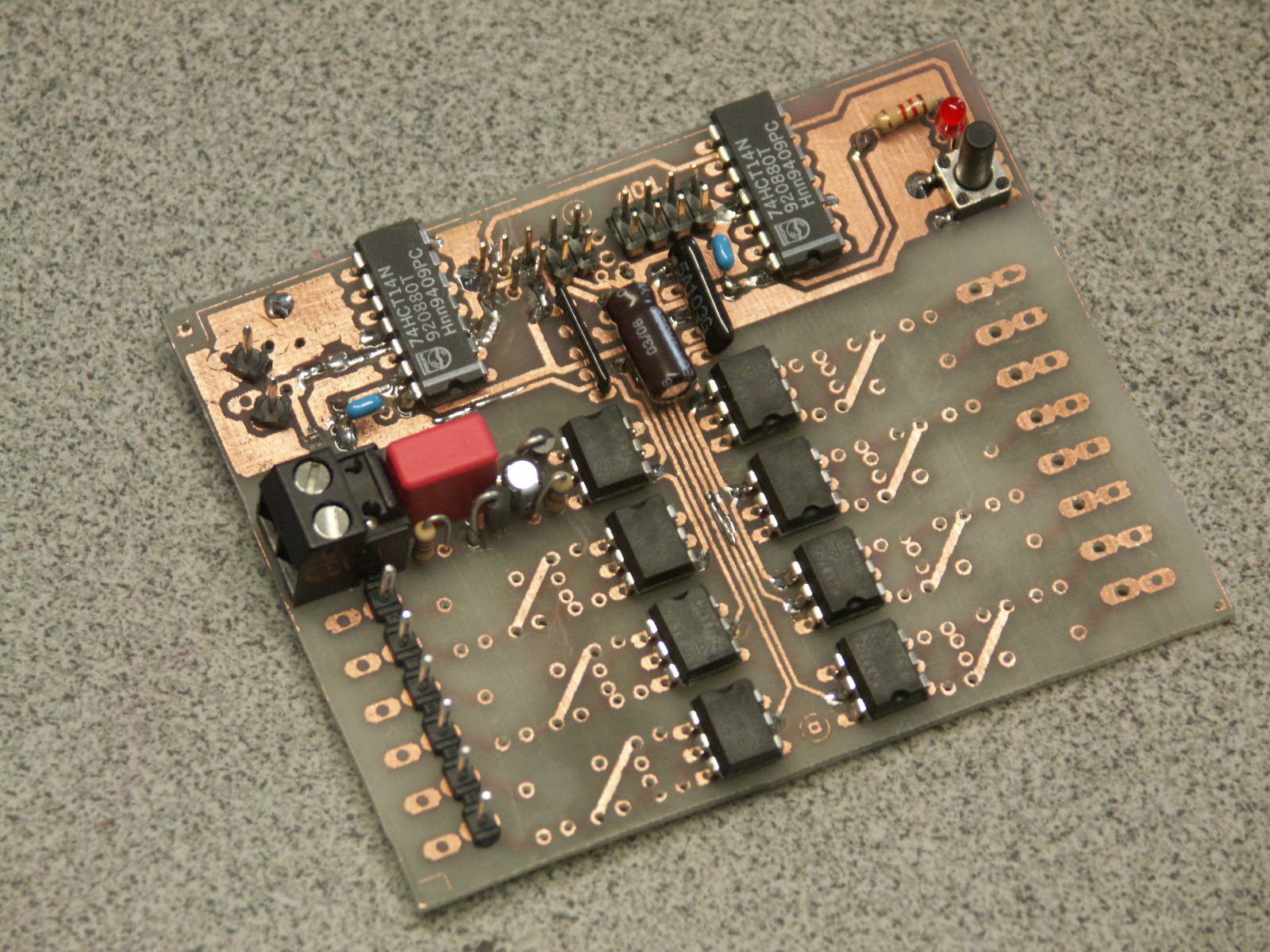

Das 2seitige Layout war nicht ganz einfach herzustellen. Ich hab in den Befestigungslöchern kleine VIAs gesetzt um Passbohrungen zu erhalten. Da hab ich dann mit einem kleinen Bohrer durchgestochen damit die Layer so gut wie möglich übereinander liegen. Danach ging die Platine durch den Laminator. Anschließend war Ätzen und Bohren angesagt.... Was da so nach Unterbrechungen aussieht, sind meist Tonerreste, die sich wehrten zu weichen
Die Schaltung muß Schritt für Schritt aufgebaut werden, weil man viele Bauteile auch oben löten muß. Eine Liste findet ihr hier. Und auch einen Reichelt Warenkorb haben wir zusammengestellt.

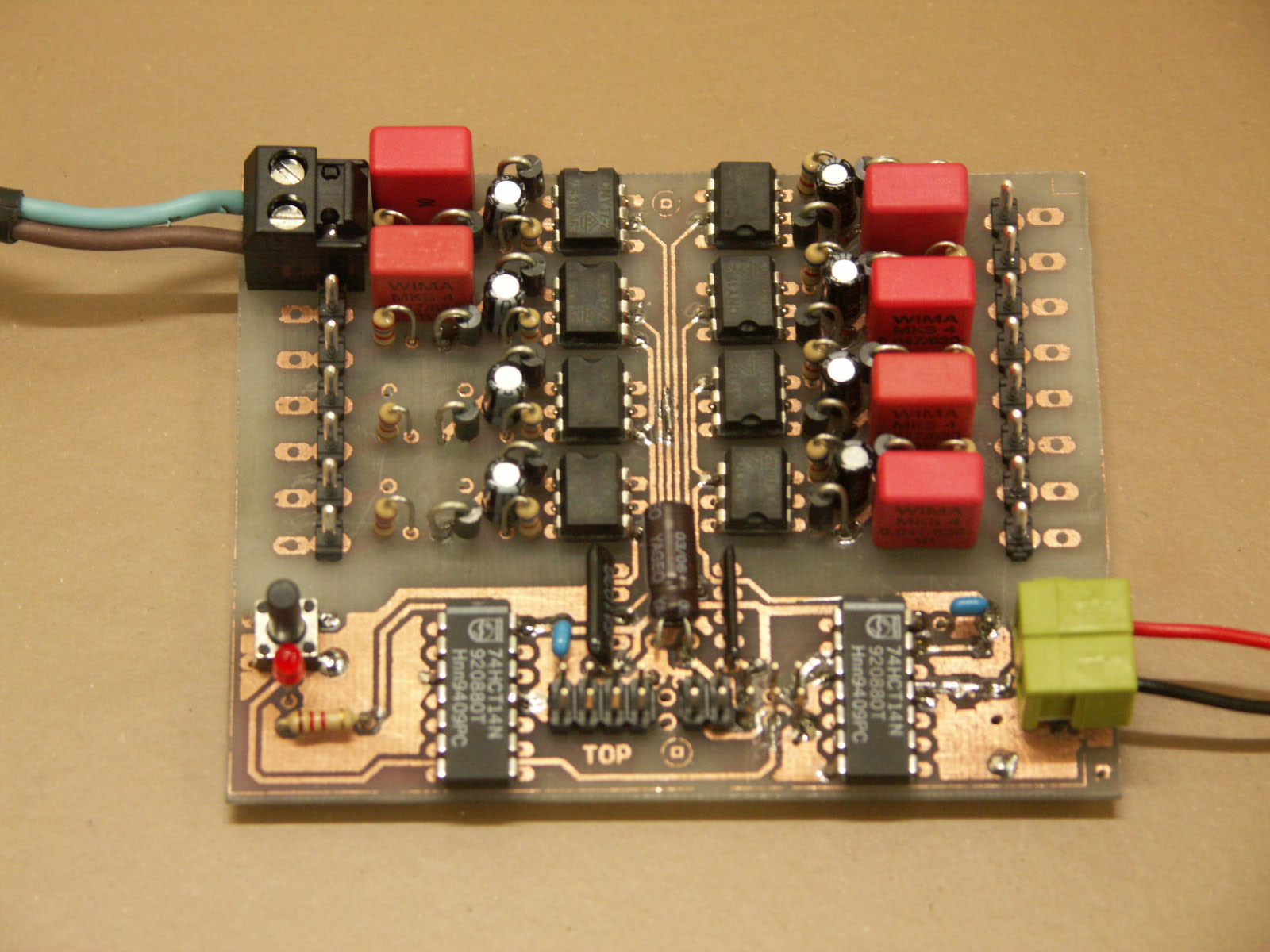

Hier sieht man die fertige Schaltung. links mittig erkennt man, dass doch 2 WIMA Kondensatoren fehlen. Diese hab ich durch Widerstände ersetzt, weil ich 2 Kleinspannungseingänge haben wollte.
An dieser Stelle möchte ich anmerken, dass man den WIMA gegen einen 10kohm ersetzen kann um einen Eingang für 24-30V DC zu erhalten. Die Schaltschwelle leigt dann bei 12Vhigh/10V low.

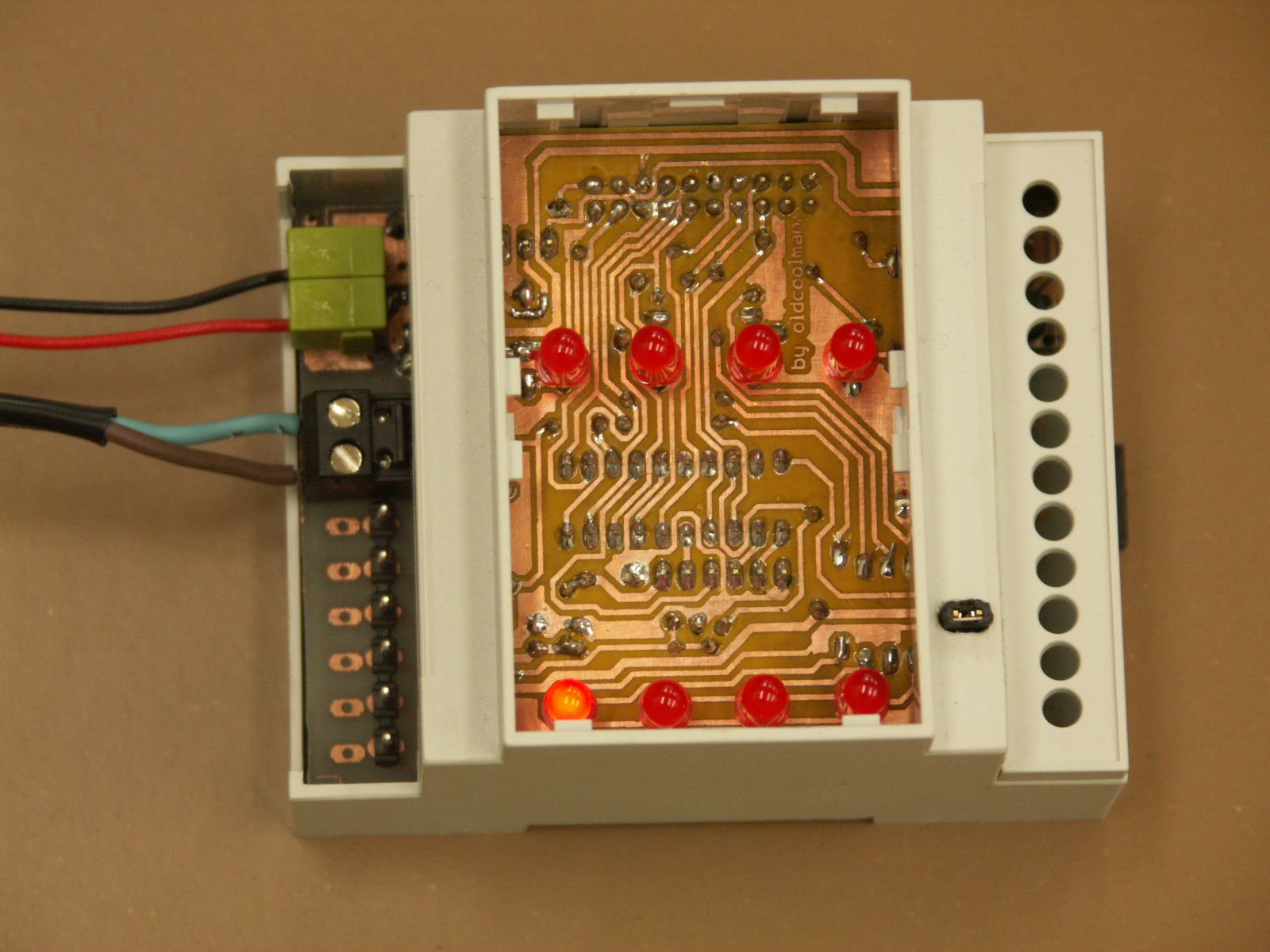

Fertig eingebaut und funktioniert.
|
